取付条件を入力することで最適なセイコーラックを選定できます。

セイコーラックは取り付けスペースやアオリの形状から製品を選定していただく必要がございます。
機種や条件を指定し最適なセイコーラックをお選びください。

＊こちらの選定フォームはアルミブロック専用です。
アルミブロック以外への取り付けをご検討されている場合はお問い合わせください。

機種の選定

外観寸法図を参考に取付予定スペースの大きさから機種（SRC型またはSRN700型）を選定します。

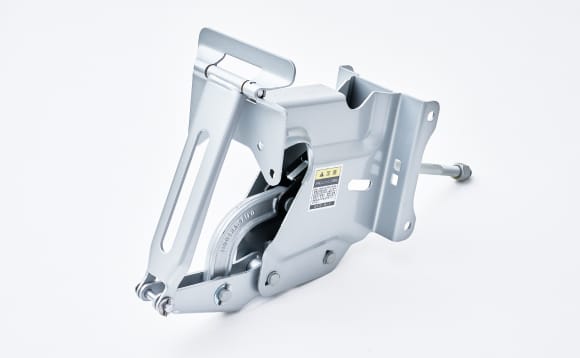

セイコーラックSRC型

30年以上の販売実績を誇る、強力なスプリング能力が特長のスタンダードモデルです。

SRC型外観寸法図

セイコーラックSRN700型

小型軽量化することで低床車への取り付けが可能になった業界最小モデルです。高防錆仕様にも対応しています。

SRN700型外観寸法図

※取付の際には装置の後方に300mm程度の作業用の空間が無い場合は、ばねの取付が困難です。

条件指定

図を参考に選定に必要な数値をご入力ください。

アオリ段付量（A）※mm

床枠の外側からアオリの外側までの距離

図のJ寸法（J）※mm

アオリ下端から蝶番中心までの距離

ボディ幅（W）※mm

セイコーラックを取付ける前のアオリの外側から外側までの距離

図のH寸法（H）※mm

床枠がアングルの場合は「0」を入力

床枠寸法（L）※mm

蝶番中心から床枠の最下部までの距離

床枠板厚（M）※mm

床枠の板厚

検索結果

製品品番

アオリブラケット

アームA

本体取付寸法（D）

アームAの選定について

台枠の寸法からアームAを選定します。
アームAはアオリ段付き量 A と、床枠寸法 L から調べます。

SRC型普通型アオリBKTを、段付量 A=20mm、床枠寸法 L=120mmのアオリに取り付ける場合

選定表「 1 SRC型普通型アオリBKT」内の「アオリ段付き量 A [mm]」列から20の列を確認し、床枠寸法 L 120mmが含まれる範囲のコマを探すと「100～145」が見つかります。その行の右側のアームA長さを見ると、295mmが適合していることがわかります。

各製品の選定表は下記にまとめておりますのでご参照ください。

SRC型普通型アオリBKT

	段付量A									アームA長さ [mm]
	0	5	10	15	20	25	30	40	50	アームA長さ [mm]
床枠寸法 L [mm]	55~100	52~97	50~95	47~92	45~90	42~87	39~84	–	–	240
	75~120	72~117	70~115	67~112	65~110	62~107	59~104	55~100	52~97	260 （標準）
	110~155	107~152	105~150	102~147	100~145	97~142	94~139	90~135	87~132	295
	155~200	152~197	150~195	147~192	145~190	142~187	139~184	135~180	-132~177	340

SRC型薄型アオリBKT

	段付量A								アームA長さ [mm]
	5	10	15	20	25	30	40	50	アームA長さ [mm]
床枠寸法 L [mm]	59~104	56~101	53~98	50~95	46~91	43~88	36~81	–	240
	79~124	76~121	73~118	70~115	66~111	63~108	56~101	48~93	260 （標準）
	114~159	112~157	110~155	107~152	103~148	100~145	93~138	85~130	295
	159~204	157~202	155~200	153~198	149~194	146~191	139~184	131~176	340

※SRC型薄型アオリBKTは、段付量 A = 5～50mmでご使用下さい。
※この表は台枠寸法 H が50mm以下の場合です。51～80mmの場合は床枠寸法 L の上限が15mm減少します。
※床枠板厚が5mm以上の場合、本体と床枠下側フランジ角隅部が干渉する可能性があります。

SRC型超薄型アオリBKT

	段付量A	アームA長さ [mm]
15	20	25	30	40	45	50
床枠寸法 L [mm]	74~119	71~116	69~114	64~109	61~106	58~103	55~100	260 （標準）
154~199	152~197	150~195	145~190	142~187	140~185	136~181	340

※SRC型超薄型アオリBKTは段付量 A = 15～50mmでご使用下さい。
※この表は台枠寸法 H が50mm以下の場合です。51～80mmの場合は床枠寸法 L の上限が15mm減少します。
※床枠板厚が5mm以上の場合、本体と床枠下側フランジ角隅部が干渉する可能性があります。

SRN700型普通型アオリBKT

	段付量A					アームA長さ [mm]
	0	5	10	15	20	アームA長さ [mm]
床枠寸法 L [mm]	37~77	35~75	33~73	30~70	28~68	180
	57~97	55~95	53~93	50~90	48~88	200
	48~88	65~105	63~103	60~100	58~98	240
	117~157	115~155	113~153	110~150	108~148	260 （標準）
	157~197	155~195	153~193	150~190	148~188	300
	197~237	195~235	193~233	190~230	188~228	340

※SRN700型普通型アオリBKTは段付量 A = 0～20mmでご使用下さい。
※この表は台枠寸法 H が40mm以下の場合です。41～50mmの場合は床枠寸法 L の上限が8mm減少します。
※床枠板厚が5mm以上の場合、本体と床枠下側フランジ角隅部が干渉する可能性があります。
※床枠寸法 L が表に無い場合はお問い合わせ下さい。

SRN700型薄型アオリBKT

	段付量A					アームA長さ [mm]
	10	15	20	25	30	アームA長さ [mm]
床枠寸法 L [mm]	36~76	34~74	31~71	29~69	25~65	180
	56~96	54~94	51~91	49~89	45~85	200
	66~106	64~104	61~101	59~99	55~95	210 （標準）
	116~156	114~154	111~151	109~149	105~145	260
	156~196	154~194	151~191	149~189	145~185	300
	196~236	194~234	191~231	189~229	185~225	340

※SRN700型薄型アオリBKTは段付量 A = 10～30mmでご使用下さい。
※この表は台枠寸法 H が40mm以下の場合です。41～50mmの場合は床枠寸法 L の上限が8mm減少します。
※床枠板厚が5mm以上の場合、本体と床枠下側フランジ角隅部が干渉する可能性があります。
※床枠寸法 L が表に無い場合はお問い合わせ下さい。

SRN700型超薄型アオリBKT

	段付量A				アームA長さ [mm]
	10	15	20	25	アームA長さ [mm]
床枠寸法 L [mm]	37~77	34~74	32~72	29~69	180
	57~97	54~94	52~92	49~89	200
	67~107	64~104	62~102	62~102	210 （標準）
	117~157	114~154	112~152	109~149	260
	157~197	154~194	152~192	149~189	300
	197~237	194~234	192~232	189~229	340

※SRN700型超薄型アオリBKTは段付量 A = 10～25mmでご使用下さい。
※この表は台枠寸法 H が40mm以下の場合です。41～50mmの場合は床枠寸法 L の上限が8mm減少します。
※床枠板厚が5mm以上の場合、本体と床枠下側フランジ角隅部が干渉する可能性があります。
※床枠寸法 L が表に無い場合はお問い合わせ下さい。

アオリブラケットの選定について

アオリの取り合い及び形状からアオリブラケットの種類を選定します。
選択の目安として下記の図をご参照ください。

アオリBKT	アオリからの突出量		選択の目安
アオリBKT	SRC型	SRN700型	選択の目安
普通型	27 mm	22.7 mm	普通蝶番アオリ全幅制限の問題の無い逆蝶番アオリ
薄型	18 mm	12.8 mm	逆蝶番アオリ
超薄型	9.6 mm	9.8 mm	トレーラなど取り付けるスペースが限られたアオリ
